穴（Hole）タイプのチモトについて実例を紹介してまいります。
ツナフック（マグロジギング向け） 同業他社成形依頼品
サイズ：7/0
線径：3.09ｍｍ
穴径：2.5ｍｍ（使用パンチ寸法）
叩き：中心寄せ
軸端：R5カット（自社設計Rカットパンチ、ダイ使用）

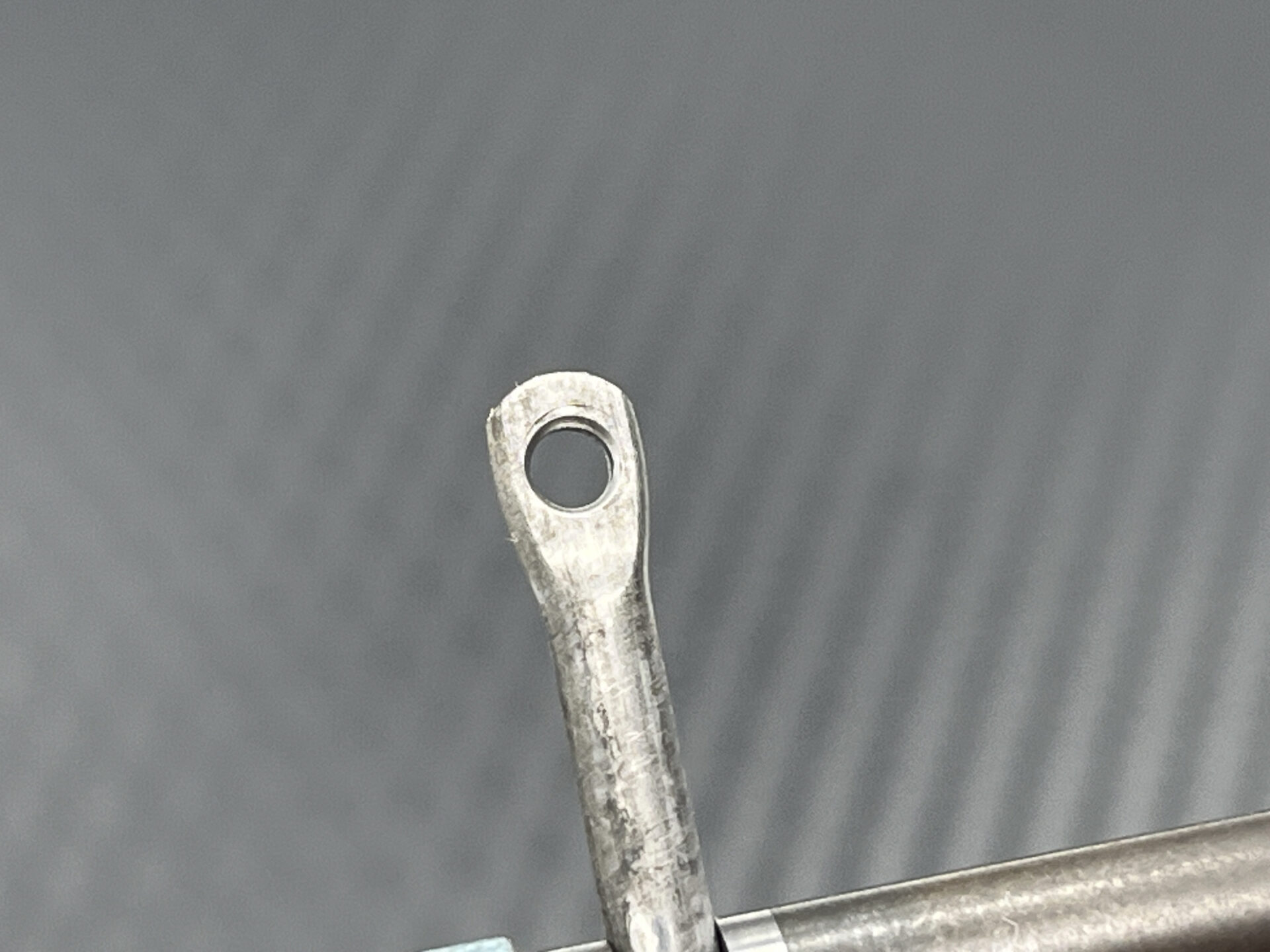

※写真は成形後の状態です。
穴あけ後、軸端をR5でカット90°面打パンチにて穴のエッジ（角）を落とします。

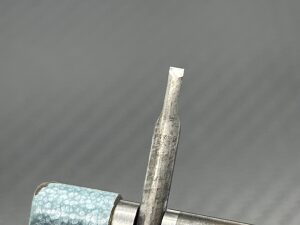

※穴をあける部分を横方向から見ています。
叩いて形成した部分を軸中心に配置しています。
前寄せ、後寄せも可能です。その他ギザ加工など専用設計可能です。
専用設計費用はそれほどかかりませんのでお問い合わせください。
仕上がり状態
熱処理・洗浄後に化学研磨にて微細なバリ等を除去
参考写真の表面処理（メッキ）はスズ+クリアになります。
